인터넷 랜선/케이블 종류

by 크론크롱 2021. 4. 1.
반응형

이전에는 컴퓨터의 로컬 논리연산만 가지고도 많은 일들을 수행해왔지만 근대에는 네트워크 시대로 모든 데이터들이 인터넷을 통해 공유받고, 공유하는 시대가 되었다 그래서 더욱더 데스크톱을 이용하여 업무를 하는 직종군에서는 네트워크가 없어서 불편하다 정도가 아니라 업무가 마비가 될 정도로 아주 중요하게 자리잡고 있다, 이 네트워크 라는 것도 선과 장비가 서로 연결되어 하나의 망을 같이 공유하여 쓰는것인데 오늘은 이 네트워크 구축에 있어 가장 기본이 되는 랜 케이블에 대해서 알아보도록 하겠다.



랜 케이블의 종류

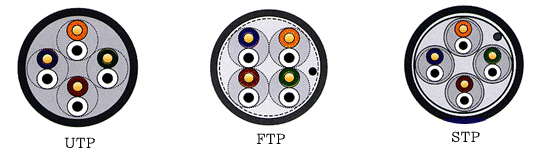

크게 생김새와 구조로 구분되며 UTP, STP, FTP 케이블 총 3가지 이다.

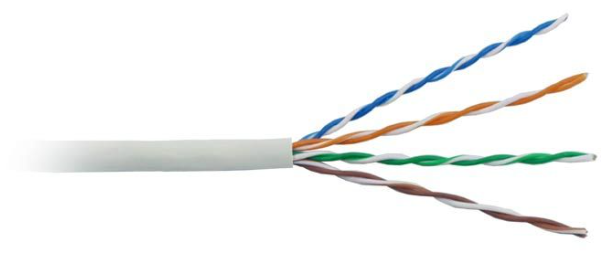

UTP 케이블

UTP (unshielded twisted pair cable) 의 줄임말로 이를 해석하면 실드가 없고 두 선이 한쌍으로 꼬여 있다는 의미로 UTP 케이블 이라고 칭한다.

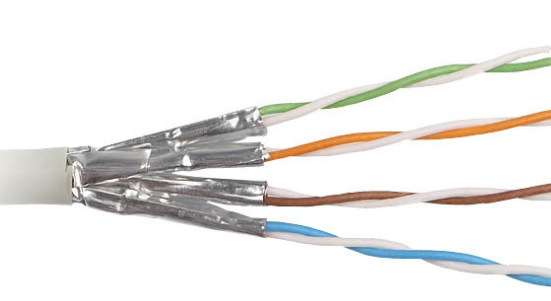

STP 케이블

STP (shielded twisted pair cable) 의 줄임말로 이를 해석하면 알루미늄 호일, 편조 쉴드 등으로 차폐되어있는 케이블을 지칭한다.

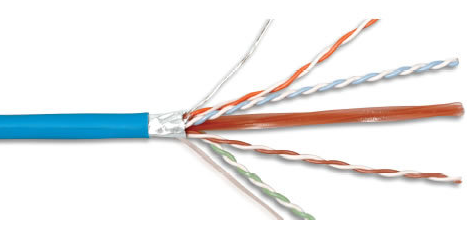

FTP 케이블

FTP (foiled twisted pair) 의 줄임말로 UTP 케이블과 다르게 8가닥의 케이블 말고도 접지선이라고 하는 선이 별도로 있고 외부의 전선 피복 안에 호일로 한번더 감싸져 있는 구조의 생김새를 가지고 있다.



케이블 구조별 용도

생김새와 구조로 구분되어 있지만 이또한 쓰이는 용도가 재각기 다 다르다, 통상적으로 UTP는 보호 쉴드가 없고 2가닥씩 꼬여 상대적으로 낮은 금액으로 일반적인 가정집이나, 사무실에서 사용되곤 하는데 거의 대부분이 UTP 케이블로 네트워크가 구축되어있다고 봐야 겠다, STP의 경우 잘 모르는사람이 위의 그림만 대충 보고도 알수 있듯이 UTP와 크게 다른점이 없어보이긴 하지만 구조는 비슷하지만 겉에 코일이 한번더 감겨져있어 쉴드 역할을 해내어 UTP보다는 보다 더 높은 내구성을 자랑한다, 특수하게 공장단지나 회사에서 네트워크망을 보다 튼튼하게 구축하기위해 사용된다 마지막으로 FTP의 경우 STP에서는 코일만 한번더 감겨져 있지만 코일위에 철사직물로 한번더 감싸지게되어 튼튼하게 보호되는 형태를 말한다, STP에서 더 나아가 신호간섭이나 구부러짐에 더 강하게 만든 구조는 S-FTP 라고 불리운다.

내구성 순서
UTP < STP < FTP < S-FTP



  내구성 용도 금액
UTP 낮음 가정용/일반사무실 저렴한 편
FTP 보안된 편 일반 사업장 저렴하지 않은 편
STP 높은 편 공장 또는 대규모 사업장 비싼 편



UTP 케이블 품질 구분

랜선이 만들어지는 것 은 랜 케이블에 RJ-45 라는 단자를 이용하여 네트워크망을 형성 한다. 네트워크란 본래 하나의 망과 망이 연결하여 서로 통신을 위해 구축이 되는데 여기서 속도란 체크해보지 않을 수 없는 부분이다, 이를 카테고리로 나누어 품질을 구분짓게 되는데 Cat.5 Cat.5E Cat.6 등의 구분으로 구분지어 품질을 구분한다 또한 이 품질을 결정하는데에 있어 결성되어야하는 조건이 있는데 이때 용도별로 사용되는것이 UTP,STP,FTP로 구분하여 사용되는 것이다.







Cat.5

선의 꼬임만으로 외부 간섭 차단 되어 있어 내구성에 상대적으로 약한편에 속한다, 속도는 최대 100Mbps 지원 하며 제작이 쉬워 저렴한 금액에 일반 가정집에 많이 사용된다, 하지만 기가비트지원이 되지않으므로 점점 사라지는 추세이다.



Cat.5E

Cat.5 모델에 연선간의 간섭 (노이즈) 를 줄여 출시한 모델으로 기가비트를 지원한다, Cat.5에서 속도를 개선하기위해 연선간 간섭을 줄인 모델이 되겠다, 여기서 Cat.5 E 의 E 약자는 Enhanced 의 약자로 선의 꼬임강화 라는 의미를 가진다.

가장 많이 사용될 모델



CAT.6

Cat.5E와 동일하게 기가비트를 지원하지만 최대 250Mhz 대역폭을 가진다 라는 점에서 Cat.5E 모델과 다른점을 보인다 또한 수치상만 두고 보았을 때, Cat.5 와 Cat.5E 와의 차이는 2배 이상의 성능을 보여주어 큰 차이를 보여준다, 내부 십자형 개제가 같이 들어가 있으며 이 개재가 삽입 됨으로써 외부 간섭으로부터 한번더 보호 하며 제작과정이 다소 쉬운편이다, 주로 회사 서버 또는 전산망 네트워크 구축에 사용된다



CAT.7

은박쉴드로 보호되고 한번더 편조 쉴드로 다시 감싸 외부 간섭으로부터 완벽하게 차단 하며 최대 10Gbps 까지 지원한다 하지만 현재까지는 일반 인터넷 서비스를 기가비트 이상으로 서비스를 받는것은 일반적으로 불가능하여 특수한 환경을 가지는 장소에서만 제한적으로 사용되며, 600Mhz 이상 대역 폭을 가진다 또한 제작 과정이 복잡한 탓에 상대적으로 높은 비용이 지불된다 또한 사용할 수 있는 장비가 제한적이라 흔히 찾아보기는 힘든 모델이다.



통상적으로 랜케이블을 구매를 고려하고 있다면 Cat.5E 또는 Cat.6 를 권장한다, 근래에는 통신사에서 인터넷 서비스를 기가비트급 까지 지원하고 있기 때문에 이를 맞춰 사용하려면 최소 Cat.5E 이상을 사용하는것을 권장한다.
