그래픽카드 무전원과 유전원 차이점

그래픽카드 또는 비디오카드는 게이밍을 플레이하는 유저나 디자인 및 설계와 같은 작업자가 그래픽 관련한 소프트웨어를 사용시 주로 사용되며 그래픽카드는 이미지를 생성해내고 컴퓨터의 화면을 출력해주는 역할을 수행하므로 실제 결과값을 모니터와 같은 화면출력장치를 통해 확인하는 사용자로써는 중요한 장치가 아닐 수 없습니다



그래픽카드 구매시 고려해야할 가장 중요한 요소

그래픽카드 구성에 있어 메모리는 GPU칩셋에서 처리할 데이터를 캐시데이터로써 가지고있음으로 처리를 보다 더 빠르게 서포트 해주는 역할을 하게 되는데 그래픽카드에 장착되어있는 메모리를 Vram 이라고 칭하며 단위는 메가바이트 단위를 사용하여 512MB, 1GB, 2GB 등으로 구성되며 일반 메인보드에서의 사용되는 메모리와 같은 규격인 DDR 규격을 사용하고 있지만 Graphic 이라는 약자를 덧붙여 GDDR 이라는 명칭으로 GDDR1, GDDR2, GDDR3, GDDR4 와 같이 구분됩니다





물론 메모리가 높다면 성능에 영향을 주는것은 사실이지만 Vram이 결정적으로 중요하지않은 이유는 그래픽카드를 선택함에 있어 실제 화면출력을 연산하고 처리함에 있어 GPU 칩셋에서 처리되고 있으므로 어떤 GPU 칩셋이 장착되어있는가에 따라 다르며 GPU에도 CPU와 같이 클럭이 중요하므로 어떠한 성능을 가지고있는지의 구분은 반드시 필요합니다



따라서 그래픽카드 선택시 GPU는 어떤칩셋이 탑재되었는지, 클럭은 어떻게 되는지, 쿨링은 몇개의 팬으로 구성되어있는지 그리고 Vram인 메모리가 얼마나 구성되어있는지로 구분하여 그래픽카드를 선택하여야 되겠습니다



그래픽카드의 브랜드

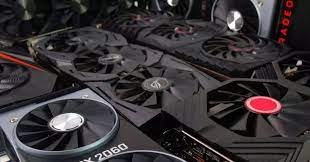

그래픽카드를 살펴보면 칩셋이 크게 구 ATI 현 AMD 제품 또는 Geforce 제품을 출시하고있는 NVIDIA사 를 쉽게 확인할 수 있게 되는데 그중에서도 같은 모델인듯 보이나 그 안에서도 브랜드가 갈려 여러가지의 제품군들이 보이게 되는데 이는 그래픽카드를 출시함에 있어 컴퓨터와 마찬가지인 CPU가 있다면 이를 유기적으로 연결하여 사용할 수 있도록 도와주는 메인보드 사용하게 되는데 그래픽카드 또한 GPU를 사용하기 위해서 칩셋을 보드에 장착하고 자신들의 쿨러를 장착하여 하나의 완제품의 구성으로 그래픽카드를 출시하게 됩니다



Galaxy(구 갤럭시 현 갤라즈), ASRock(애즈락), emTek(이엠텍), ZOTAC(조텍), ASUS(아수스 또는 에이수스), GigaByte(기가바이트), MSI, Cololful, Sapphire 등과 같이 여러 브랜드가 있는데 이 브랜드들은 대부분 메인보드를 제조해내는 제조사 입니다 CPU와는 다르게 GPU를 보드에 하나의 몸체로써 구성한 뒤 그래픽카드로 출시되고 있어 실제 성능에 있어 가장 중요한 역할을 수행하는 GPU는 같은 제조사의 칩셋이 사용되기 때문에 큰 차이는 없고 다만 A/S가 유리하거나 쿨링시스템이 훌륭한 쪽으로 구입하는것이 바람직합니다



과거 컴퓨터시장에서의 CPU는 Intel 브랜드와 GPU는 NVIDIA가 많은 시장점유율을 차지하고 있었지만 AMD는 CPU의 명칭을 Ryzen이라는 명칭으로 바꿈으로써 과거에 가지고있는 이미지로부터 많은 탈바꿈이 되었으며 그래픽카드 GPU 설계사인 ATI 까지 인수하여 그래픽카드시장에 진출하여 CPU든 그래픽카드든 과거 독점적인 형태에서 AMD는 ATi 라데온 시리즈를 이어가며 NVIDIA사 와도 힘겨운 경쟁을 벌이고 있습니다



그래픽카드의 구성요소

GPU, Vram, PCI-Express 인터페이스, 쿨링장치 의 구성으로 구성되어 있으며 CPU와는 다르게 확장 카드 개념으로 구성되어있으므로 분리와 조립이 불가능하도록 제한적인 설계 모습을 보여주고 있습니다 시스템 구성장치는 모두 DC 전류를 공급받아 동작하듯 그래픽카드 또한 전류를 공급받아 동작되게 되는데 여기서 별도의 전원을 연결하는 유전원 그래픽카드와 무전원 그래픽카드로 크게 구분되게 됩니다

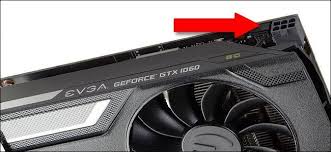

그래픽카드는 출시와 함께 TGP(Total Graphic Power) 용량이 같이 설계되어 출시되는데 메인보드의 PCI 슬롯에 장착시 75W 가량은 공급받기 때문에 전류를 많이사용하지 않는 흔히 클럭이 낮은 제품경우 무전원으로 구성되게 되며 75W가 넘는 수준인 TGP를 가지고 있다면 별도의 파워서플라이 6핀 또는 6+2핀 등의 케이블을 연결하여 사용할 수 있도록 구성되어있습니다

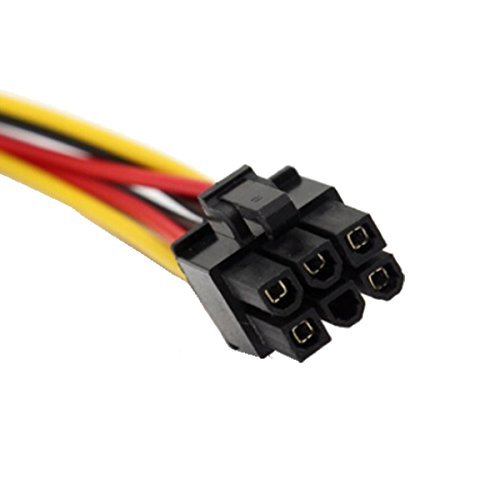

일반적인 표준적으로 설계된 6핀의 커넥터는 75W를 지원하고있고 8핀의 경우 150W의 전력을 공급하고 있으므로 많은량의 전류를 잡아먹는 그래픽카드 경우 보조 전원의 연결은 필수적 입니다

구분	6핀	6+2핀
핀 숫자	2	3
표준 터미널 (W)	192	288
HCS 터미널 (W)	264	396
Plus HCS 터미널 (W)	288	432



허나 위와같이 구성된 Y자의 케이블의 경우 전류공급에 있어 불안정하다라는 내용을 손쉽게 찾아볼 수 있으며 이러한 핀의 구조는 8핀이 150W를 공급하지만 첫번째 연결한 8핀에서 150W를 사용하고 두번째로 Y자에서 꺾여진 케이블에서 150W를 각각 사용하게 된다면 전류 허용량이 288W를 초과하는 경우 전류가 터미널 부를 지나 공급되므로 문제가 발생하게 되는데 이는 특히 375W 이상의 전류를 사용하는 그래픽카드에서 문제가되므로 가급적 핀의 연결은 Y자의 8핀 한개와, 별도의 8핀의 구성으로 연결하는 것이 훨씬더 안정성있는 연결이 되게 됩니다
