그래픽카드 단자 PCI 버전 체크방법

PCI-E

Peripheral component Interconnect Express 의 약자로써 시스템에 구성된 CPU, 메모리 그리고 기타 주변장치를 연결하는 정규 규격을 의미하며 2003년도 Intel 주도하 Dell, IBM, HP의 합작으로 PCI 후속 인터페이스로 발표함으로써 2004년도부터 적용된 "외부장치를 연결하는 인터페이스 규약" 이다.

최초 2003년도부터 출시되어 현재 2021년도까지 버전이 계속하여 상향되고있으며 상향된 버전별로 데이터 전송율이 상향됨에 따라 시스템과의 통신이 보다 빨라지게 되며 레인별 버전의 데이터 전송률 또는 대역폭은 아래의 표와 같다.

버전	발표날짜	적용날짜	인코딩	데이터전송률	1레인	2레인	4레인	8레인	16레인
1버전	2003년	2004년 6월	8b/10b	2.5 GT/s	250 MB/s	500 MB/s	1 GB/s	2 GB/s	4 GB/s
2버전	2007년 1월	2007년 8월	8b/10b	5 GT/s	500 MB/s	1 GB/s	2 GB/s	4 GB/s	8 GB/s
3버전	2010년 11월	2011년 7월	128b/130b	8 GT/s	984.6 MB/s	1.969 GB/s	3.938 GB/s	7.877 GB/s	15.754 GB/s
4버전	2017년 6월	2018년	128b/130b	16 GT/s	1.969 GB/s	3.938 GB/s	7.877 GB/s	15.754 GB/s	31.508 GB/s
5버전	2019년 5월	2020년	128b/130b	32 GT/s	3.938 GB/s	7.877 GB/s	15.754 GB/s	31.508 GB/s	63.015 GB/s
6버전	2021년 예정	미정	128b/130b	64 GT/s	7.877 GB/s	15.754 GB/s	31.508 GB/s	63.015 GB/s	126.031 GB/s

2003년도부터 지속적으로 버전은 상향되어 왔으며, 상향된만큼 데이터의 전송률이 눈에 띄도록 큰 차이를 보여준다.

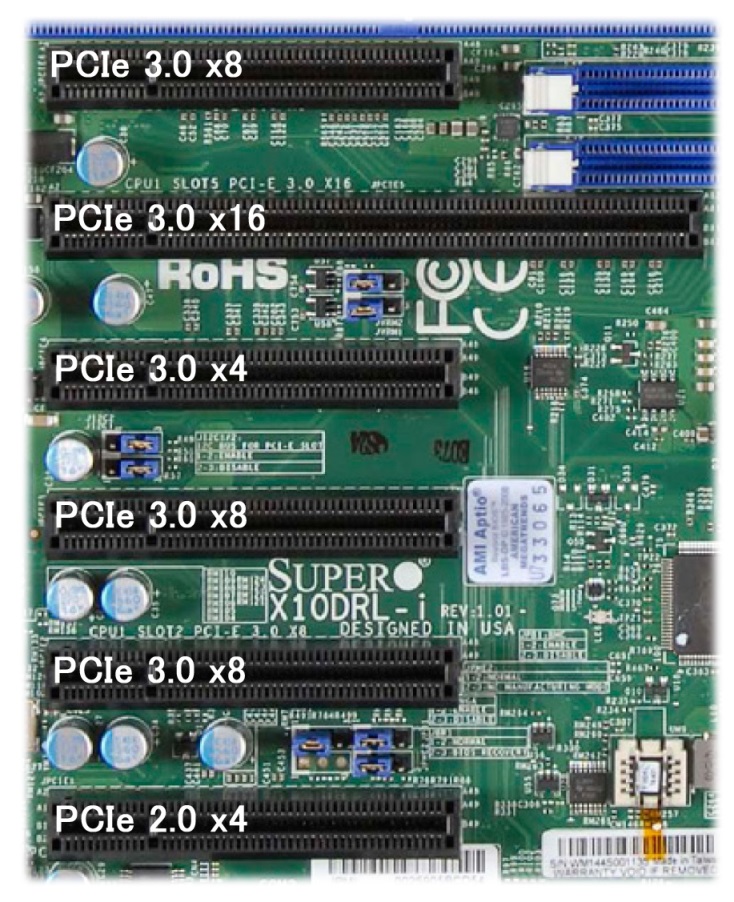

레인별 이미지

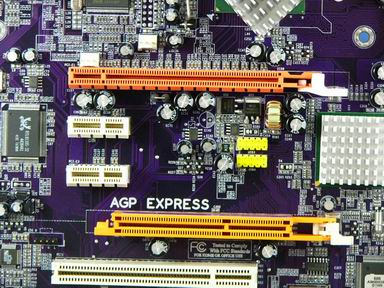

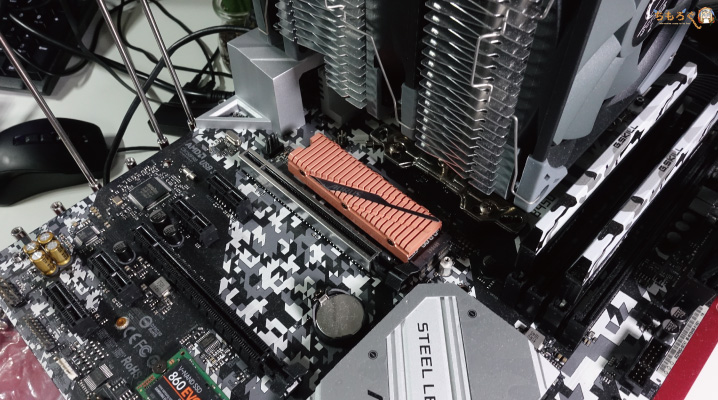

메인보드의 포트는 위와같은 모양새를 하고있으며, 레인의 길이가 길어짐에따라 데이터 전송률은 올라가며, 보다 더 빠른 처리속도를 보여줄 수 있다.



PCI 슬롯 전력공급

한 슬롯에는 최대 75W의 전력을 공급할 수 있어, 그래픽카드의 장착시 75W 이내의 전력을 소모하는 그래픽카드의 경우 메인보드를 통해 전력공급을 받을 수 있어 파워서플라이로 부터 6핀 또는 8핀(6+2)과 같은 케이블을 연결할 필요가 없어진다.

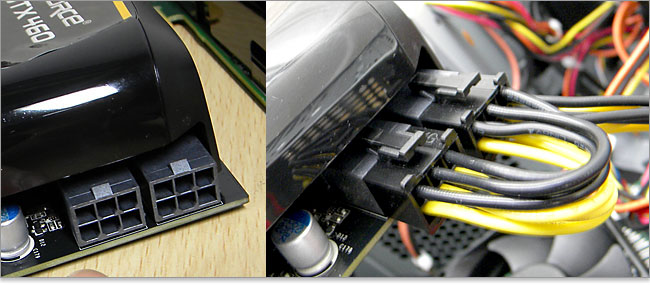

위의 그래픽카드 제품군 경우 75W 이상의 전력소모가 이뤄지므로 별도로 파워서플라이로부터 전력공급을 받는것이며 추가 전원케이블이 연결되지 않는다하여 전력공급이 필요없는것은 아니라 착오가 생기는경우도 있다 PCIe 로 변경됨에 따라 적은 I/O 핀 수, 적은 물리적 면적, 확장성은 물론 오류 검출 및 보고 구조, 핫-플러그 기능 등의 장점으로 현재는 PCIe 3.0 버전이 가장 많이 채택되어 주로 개인용 또는 일반 사무용의 컴퓨팅에 사용되고 있다



레인	레인 별 핀 수	주요 절반 구분핀 수	레인 길이	주요 절반 구분핀 길이
x1	36	14	25 mm	7.65 mm
x4	64	42	39 mm	21.65 mm
x8	98	76	56 mm	38.65 mm
x16	164	142	89 mm	71.65 mm

레인별 길이와 핀 수는 위의 표와 같으며, 면적이 긴만큼 속도에는 그만큼 영향을 많이 주게되어, 레인이 길수록 유리한 성능을 보여준다.



연결 구조의 변경에 따른 전송속도의 개선

PCIe 인터페이스 규격에서는 다른 곳을 거치지 않고 CPU 와 그래픽카드가 직접 연결된 형태인 구조로 설계되어있다

이러한 형태로 변경한 이유는 아주 단순하게 명령어를 비롯한 데이터를 잘 전송시키기 위해서 구조의 변경이 되었으며, 구조의 변경에 따라 전송속도가 개선되어 데이터 전송 처리 능력까지 향상되었고 따라서 핵심적인 게이밍성능에도 영향을 미치는것이다 많은 이들이 대수롭지 않게 생각할 수도 있지만 PCIe 규격은 대역폭과 전송속도 를 향상시키고자 함에 구조가 변경된 것이다,



운영체제에서의 현재 PCI 대역폭 체크방법

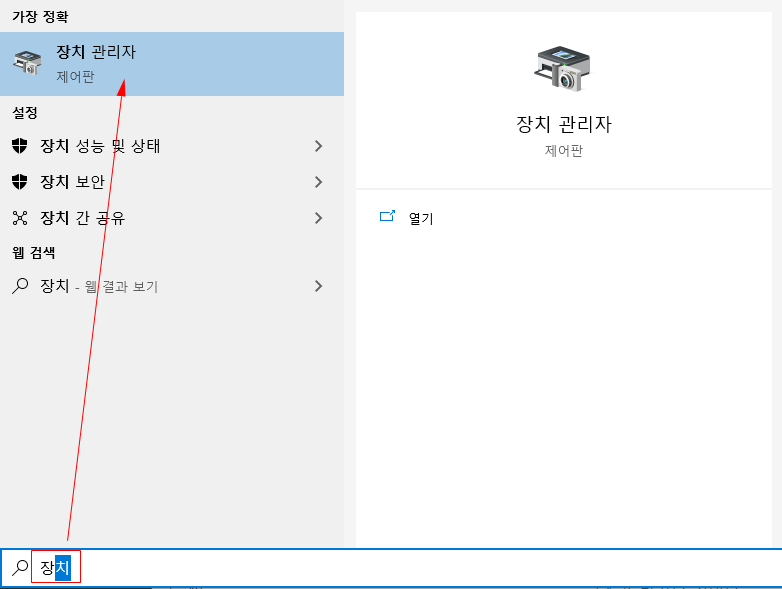

윈도우키를 눌러 "장치 관리자" 를 검색한 뒤, 장치관리자 창을 띄워주도록 한다.

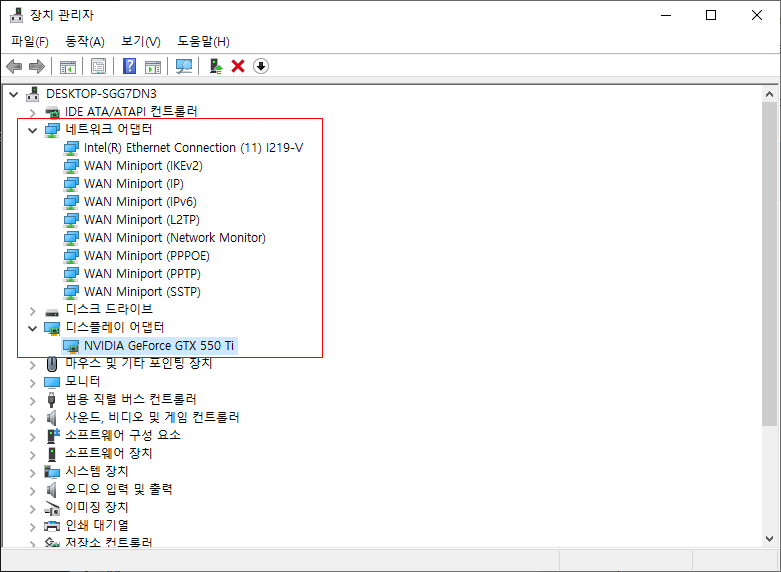

랜카드가 이용된다면 네트워크 어댑터, 그래픽카드가 이용된다면 디스플레이 어댑터를 선택하여 속성을 이동하면 아래와같은 화면이 확인된다.

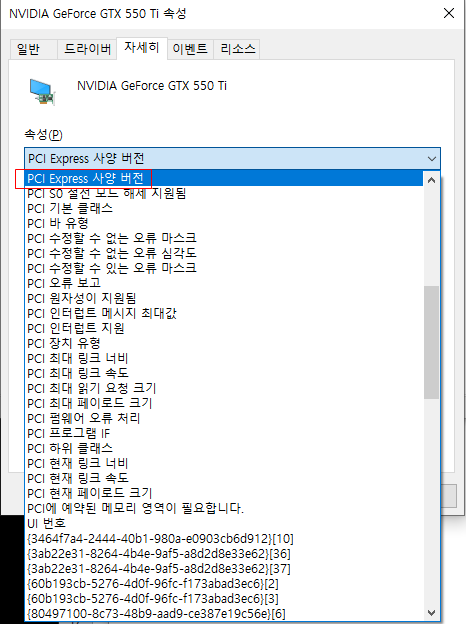

속성에서의 "자세히" 탭에 PCI Express 사양 버전 혹은 PCI 현재 링크 속도 를 선택하여 값을 확인해준다면 버전확인이 가능하다.

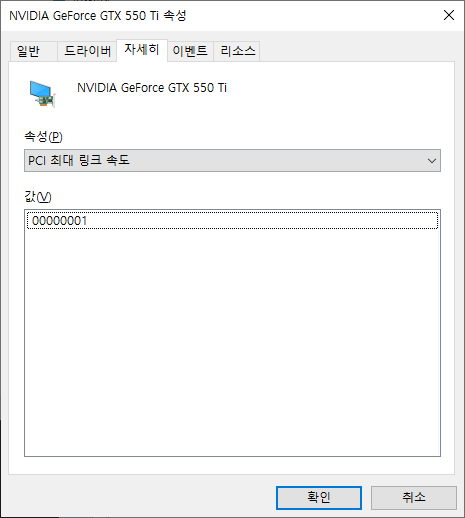

필자의 경우 1의 값으로 PCIe 1.0 버전으로 250MB/s 의 속도의 데이터 전송속도를 확인할 수 있다.

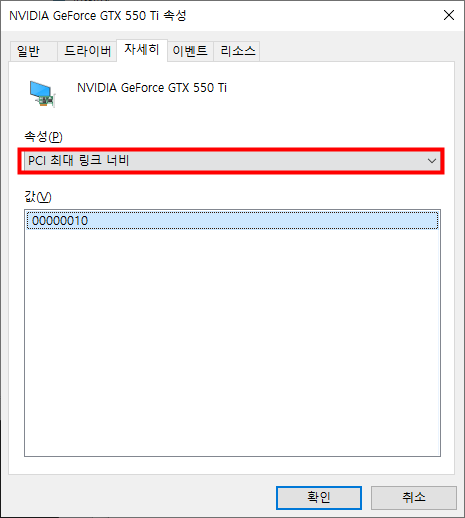

PCI 최대 링크 너비 경우 배속을 의미하며, 1은 1배속, 4는 4배속 10은 10배속 이다.

PCI 대역폭의 계산은 PCI 현재 링크 속도 와 PCI 현재 링크 너비를 서로 곱해준다면 현재 대역폭을 알 수 있다.
